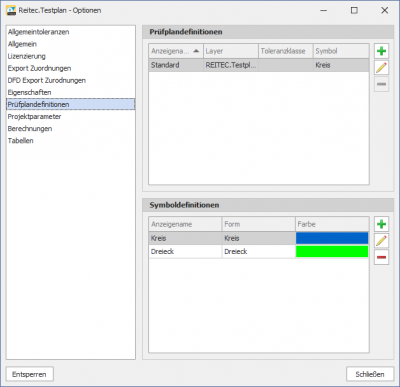

Bereich: Prüfplandefinitionen

In diesem Bereich können Sie die vorhandenen Prüfplandefinitionen und Symboldefinitionen einsehen und bearbeiten.

Prüfplandefinition

Name	Beschreibung
Anzeigename	Angezeigter Name der Prüfplandefinition.
Layer	Der der Definition zugeordnete Layer.
Symbol	Das verwendete Symbol der Prüfplandefinition.
Toleranzklasse	Die Toleranzklasse der Prüfplandefinition.

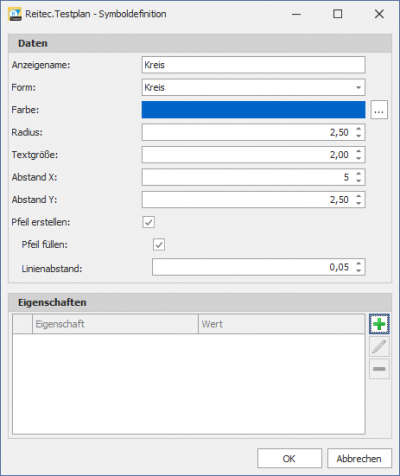

Name	Beschreibung
Anzeigename	Der Name der Symboldefinition.
Form	Die Form des Symbols (Kreis, Dreieck, Quadrat, Fünfeck, Sechseck, Siebeneck, Achteck)
Farbe	Die Farbe der Symbols.
Radius	Radius des Kreises.
Textgröße	Größe der Schrift zur Darstellung der Nummer.
Offset X	Abstand vom Maß in X Richtung.
Offset Y	Abstand vom Maß in Y Richtung.
Spitze erstellen	Legt fest, ob die Pfeilspitze erstellt werden soll.
Spitze füllen	Legt fest, ob die Pfeilspitze gefüllt werden soll.
Linienabstand	Legt den Abstand der Linienschraffur fest. Je größer der Abstand, desto schneller die Erstellung.

Der Inhalt bezieht sich auf die Version 2.0.0.0
