DFD Export Zuordnung
Beim DFD-Dateiformat handelt es sich um properitäres Dateiformat der Fa. Q-Das®, das jedoch offengelegt ist und in vielen Bereichen der QS als Quasistandard etabliert ist.

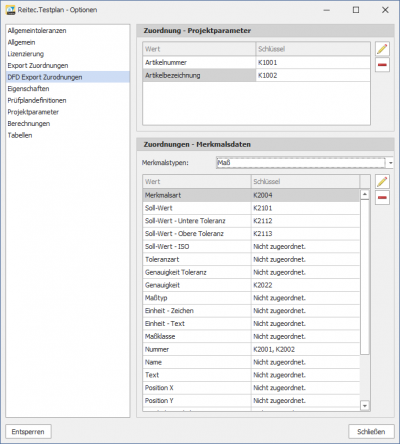

Im Bereich „DFD Export Zuordnungen“ können Sie nun definieren wie Merkmalsdaten, Eigenschaftswerte, Projektparameter und berechnete Werte den DFD Eigenschaften zugeordnet sind.
Zuordnung Projektparameter

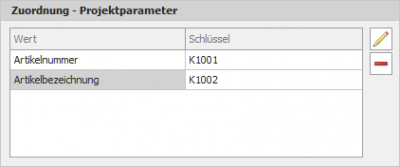

Den übergeordneten nicht merkmalsbezogenen DFD-Eigenschaften können hier Projektparameter zugeordnet werden.
Das Festlegen einer Zuordnung erfolgt über die Schaltfläche

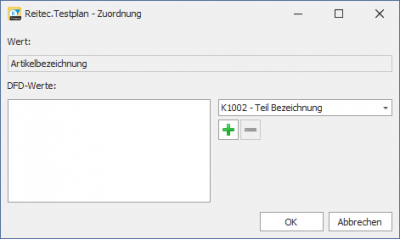

. Im sich öffnenden Dialog können dem gewählten Projektparameter nun ein oder mehrere DFD-Eigenschaften zugeordnet werden.
Es stehen zurzeit folgende DFD-Eigenschaften zur Verfügung:
| Schlüssel | Beschreibung | Pflichtfeld |
|---|---|---|
| K1001 | Teil Nummer | X |
| K1002 | Teil Bezeichnung | X |
| K1003 | Teil Kurzbezeichnung | |
| K1007 | Teilenummer - Kurzbezeichnung | |
| K1031 | Werkstoff Nummer Text | |
| K1032 | Werkstoff Bezeichnung | |
| K1033 | Werkstoff Nummer | |
| K1041 | Zeichnung Nummer Text | |
| K1042 | Zeichung Änderung | |
| K1043 | Zeichnung Index | |
| K1046 | Zeichungsname |
Zuordnung Merkmalsdaten

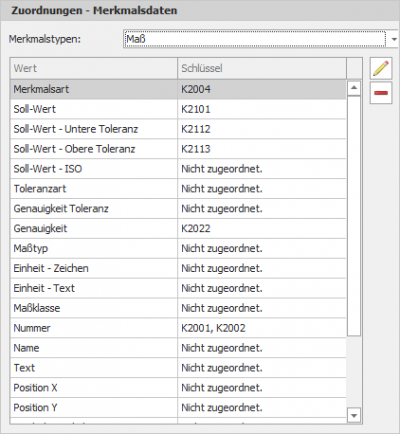

In diesem Bereich können den merkmalsbezogenen DFD-Eigenschaften, Merkmalswerten, Eigenschaften und berechnete Werte zugeordnet werden.

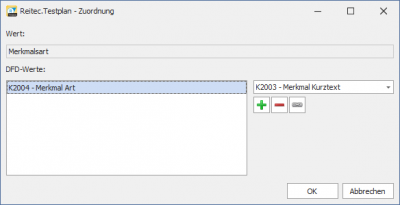

Die Zuordnung erfolgt über die Schaltfläche . Im nachfolgenden Dialog können dann ein oder mehrere DFD-Eigenschaften gewählt werden.

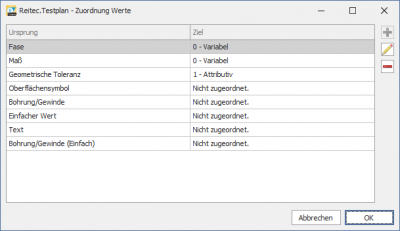

Manche DFD-Eigenschaften erlauben nur bestimmte Werte (Auswahlfelder) in diesem Fall muss eine weitere Zuordnung auf Ebene der Werte definiert werden. Dies geschieht über die Schaltfläche
.
Es stehen folgende DFD-Eigenschaften zur Verfügung.
| Schlüssel | Beschreibung | Pflichtfeld | Auswahlfeld |
|---|---|---|---|
| K2001 | Merkmal Nummer | X | |
| K2002 | Merkmal Bezeichnung | X | |
| K2003 | Merkmal Kurztext | ||
| K2004 | Merkmal Art | X | |
| K2005 | Merkmal Klasse | X | |
| K2009 | Messgröße | X | |
| K2022 | Nachkommastellen | ||
| K2091 | Merkmalindex | ||
| K2101 | Nennmaß | ||
| K2110 | Untere Spezifikationsgrenze | ||
| K2111 | Obere Spezifikationsgrenze | ||
| K2112 | Unteres Abmaß | ||
| K2113 | Oberer Abmaß | ||
| K2120 | Art der Grenze unten | X | |
| K2121 | Art der Grenze oben | X | |
| K2243 | Zeichnung Dateiname |
