Der Konstrukteur kann mit Reitec.Testplan alle für die Qualitätssicherung relevanten Maße direkt in der Zeichenansicht von Inventor kennzeichnen. Für diese Aufgabe stehen ihm mehrere Funktionen zur Verfügung.

Jedes Symbol wir dabei als Skizzenelement in der Zeichnung erzeugt. Der Name des Symbols besteht aus einem Prefix „VDA_Stamp_“ und einer Zahl, die den Winkel in Grad angibt.

Mit diesem Befehl werden automatisch alle Maße einer Zeichnung gekennzeichnet. Je nach Einstellung wird die Funktion nur auf das aktuelle Blatt oder auf alle Blätter angewandt. Die Kennzeichnung erfolgt dabei Ansicht für Ansicht im Uhrzeigersinn. Die Nummerierung erfolgt aufsteigend.

Mit diesem Befehl werden nur die ausgewählten Maße gekennzeichnet. Der Benutzer kann dabei Nummern manuell vergeben oder diese automatisch vom Programm erzeugen lassen. Die Eindeutigkeit der Nummer ist auf jeden Fall gewährleistet.

Nicht alle Elemente in der Inventor-Zeichenansicht können automatisch mit einem Symbol gekennzeichnet werden. Damit solche Elemente dennoch gekennzeichnet werden können, kann ein freies Symbol erstellt werden. Im angezeigten Dialog können die Nummer, der Winkel des Pfeils, ein Name und ein Wert angegeben werden. Anschließend kann die Position des Symbols durch Klicken in die Zeichnung festgelegt werden.

Um bei ähnlichen Bauteilen stets ähnliche Prüfpläne mit gleicher Reihenfolge der Maße zu erhalten können eigene Prüfplanvorlagen erstellt werden. Weitere Details im Administrationsbereich. Mit dem Prüfplanungs-Assistenten können die Prüfplanvorlagen aufgerufen und abgearbeitet werden.

Der Assistent zeigt dabei jeweils das Maß an, das dann vom Benutzer selektiert werden soll. Wurde kein Maß selektiert kann es mit klicken auf die Schaltfläche „Weiter“ übersprungen werden.

Aktualisiert alle Symbole und richtet den Pfeil wieder auf das verküpfte Element aus. Die Nummerierung bleibt erhalten.

Aktualisiert alle Symbole und richtet den Pfeil wieder auf das verküpfte Element aus. Die Nummerierung wird neu berechnet, so dass keine Lücken bleiben.

Löschte alle Symbole aus der aktiven Zeichnung.

Zeigt einen Dialog an in dem der Benuter die Nummer ändern kann. Darüber hinaus kann ein Name vergeben und die Prüfmaßklasse, welche für die Berechnung der allg. Toleranzen wichtig ist, geändert werden.

Speichert alle Dateien in eine csv- oder Excel-Datei.

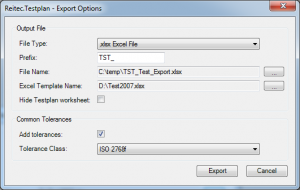

Im angezeigten Dialog können zahlreiche Einstellungen vorgenommen werden

Festlegen des Ausgabeformats: Excel-Datei (.xlsx), Excel-Datei mit Makros (.xlsxm), CSV-Datei (.csv). Beim Export in eine Exceldatei muss auch eine Excel-Vorlagendatei ausgewählt werden, dies kann auch eine leere Datei sein.

Festlegen eines Prefix, das dem Export-Dateinamen vorangestellt wird.

Dateiname der Ausgabedatei.

Excel-Prüfplanvorlage in die Prüfplanungsdaten exportiert werden sollen.

Ist diese Option aktiviert wird das Testplan-Arbeitsblatt ausgeblendet.

Legt fest, ob allgemein Toleranzen für gekennzeichnete Maße ohne Toleranzangabe berechnet werden sollen. Über die Auswahlliste kann die Toleranzklasse festgelegt werden. Im Optionen Dialog können eigene Toleranzklassen definiert werden.

Über diesen Befehl wird der Optionen-Dialog aufgerufen. Weitere Details unter Administration.

Der Inhalt bezieht sich auf die Version 2.4
