Befehl: Export
Exportiert alle Merkmalsdaten in eine csv- oder Excel-Datei.

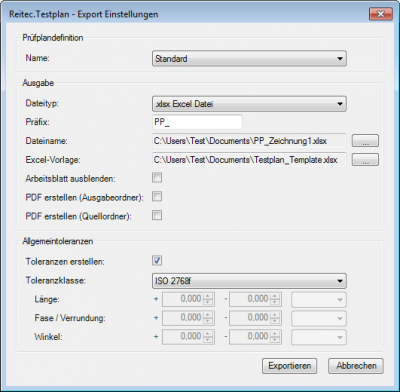

Im angezeigten Dialog können zahlreiche Einstellungen vorgenommen werden
Prüfplandefinition
Hier legen Sie fest welcher Prüfplan exportiert werden soll.
Dateityp
Festlegen des Ausgabeformats: Excel-Datei (.xlsx), Excel-Datei mit Makros (.xlsxm), CSV-Datei (.csv). Beim Export in eine Exceldatei muss auch eine Excel-Vorlagendatei ausgewählt werden, dies kann auch eine leere Datei sein.
Prefix
Festlegen eines Prefix, das dem Export-Dateinamen vorangestellt wird.
Dateiname
Dateiname der Ausgabedatei.
Excel-Vorlage
Excel-Prüfplanvorlage in die Prüfplanungsdaten exportiert werden sollen.
Durch dieses Vorgehen ergeben sich die Prüfpläne fast von selbst.
Arbeitsblatt ausblenden
Ist diese Option aktiviert wird das Testplan-Arbeitsblatt ausgeblendet.
PDF erstellen (Ausgabeordner)
Ist diese Option aktiviert wird die aktuelle Zeichnung als PDF-Datei im Ausgabeordner gespeichert.
PDF erstellen (Quellordner)
Ist diese Option aktiviert wird die aktuelle Zeichnung als PDF-Datei im Ordner der Zeichung gespeichert.
Allgemeintoleranzen
Legt fest, ob Allgemeintoleranzen für gekennzeichnete Maße ohne Toleranzangabe berechnet werden sollen. Über die Auswahlliste kann die Toleranzklasse festgelegt werden. Im Optionen Dialog können eigene Toleranzklassen definiert werden.
Zudem ist es möglich benutzerdefinierte Toleranzen, die nur für den aktuellen Exportvorgang gelten, festzulegen.
