Bereich: Tabellen
In der Zeichnung können direkt Tabellen mit Prüfmerkmalen eingefügt werden. Der Anwender hat dabei die Wahl zwischen unterschiedlichen Tabellen-Definitionen. Im Optionen Bereich „Tabellen“ können Sie vorhandene Tabellen-Definitionen anpassen oder neue Tabellen-Definition erstellen.
Eine Tabellen-Definition besteht aus allgemeinen Daten wie Name und Titel sowie den zugehörigen Spalten.
Im Bereich „Tabellen-Definitionen“ können Sie über die Schaltflächen 'Plus', 'Stift' und 'Minus' neue Definitionen erstellen, vorhandene Definitionen bearbeiten oder vorhandene Definitionen löschen.
Im Bereich „Spalten-Definitionen“ können Sie über die Schaltflächen 'Plus', 'Stift' und 'Minus', neue Spalten zur ausgewählten Tabellen-Defintion hinzufügen oder vorhandene Spalten bearbeiten oder löschen. Über die Schaltflächen mit den 'Pfeilen' können Sie die Reihenfolge der Spalten ändern.
Erstellen und bearbeiten von Tabellen-Definitionen

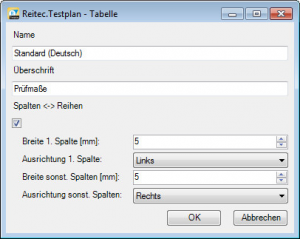

Über die Schaltflächen 'Plus' und 'Stift' gelangen Sie in den Bearbeitungs-Dialog für Tabellen-Definitionen, dort können Sie folgende Einstellungen vornehmen:
| Name | Beschreibung |
|---|---|
| Name | Dieser Name wird angezeigt, wenn der Anwender eine Tabelle einfügen möchte und dient somit der Unterscheidung der unterschiedlichen Tabellen-Definitionen. |
| Titel | Über der Tabelle kann eine Title-Zeile angezeigt werden, die sich über die gesamte Tabellenbreite erstreckt. Bleibt das Feld leer wird keine Title-Zeile angezeigt. |
| Spalten ↔ Reihen | Hiermit können die Spalten und Reihen getauscht werden, dadurch werde die Merkmalsdaten nach rechts und die Spalten nach unten erzeugt. |
| Breite 1. Spalte | Legt die Breite der 1. Spalte fest, wenn Spalten und Zeilen vertauscht werden. |
| Ausrichtung 1. Spalte | Legt die Ausrichtung des Zellinhaltes der 1. Spalte fest, wenn Spalten und Zeilen vertauscht werden. |
| Breite sonst. Spalten | Legt die Breite der übrigen Spalten fest, wenn Spalten und Zeilen vertauscht werden. |
| Ausrichtung sonst. Spalten | Legt die Ausrichtung des Zellinhaltes der übrigen Spalten fest, wenn Spalten und Zeilen vertauscht wurden. |
Bearbeiten der Spalten
Über die Schaltfläche 'Plus' oder 'Stift' gelangen Sie in den Bearbeitungs-Dialog für Spalten-Definitionen, dort können Sie folgende Einstellungen vornehmen:
| Name | Beschreibung |
|---|---|
| Name | Name der Spalte, der als Spaltenüberschrift angezeigt wird. |
| Breite | Breite der Spalte in Millimeter. |
| Ausrichtung | Ausrichtung des Zelleninhalts (Links, Rechts, Mitte). |
| Zeile 1 | Werte der Prüfmerkmale, die in der 1. Zeile der Zelle angezeigt werden. |

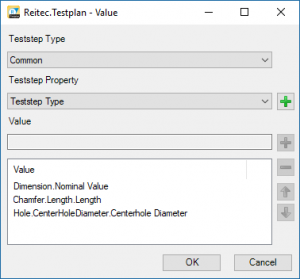

Die Auswahl der Werte erfolgt über einen gesonderten Dialog. Dort kann zwischen allgemeinen Eigenschaften wie z.B. der Merkmalsnummer und merkmalsspezifschen Eigenschaften gewählt werden. Über die beiden 'Plus' Schaltflächen wird eine Eigenschaft zur Werteliste hinzugefügt.
Der Inhalt bezieht sich auf die Version 3.0
