Mustererkennung

Bei Bohrungs- und Gewindeinformationen und bei Fasenhinweisen besteht die Möglichkeit die unterschiedlichen Merkmale (z.B. Fasenlänge und Fasenwinkel oder Bohrlochtiefe und Gewindetiefe) über die interne Mustererkennung zu ermitteln. Dabei wird der angezeigte Text mittels der definierten Regeln zerlegt.

Die Muster können entweder im Optionen-Dialog oder direkt im Testfenster (Wartung) definiert werden.

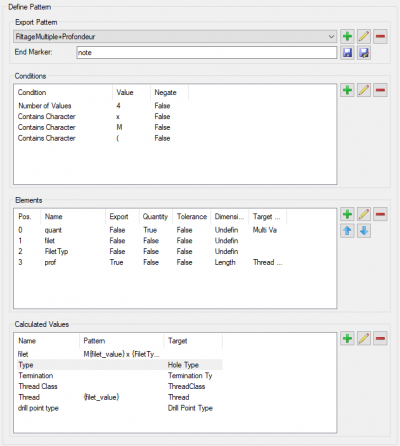

Bereich: Muster

Im Bereich „Muster“ können neue Muster erstellt oder vorhandene Muster geladen, gespeichert, bearbeitet und gelöscht werden. Sie haben ebenfalls die Möglichkeit ein vorhandenes Muster unter einem neuen Namen abzuspeichern.

Bitte beachten Sie, dass nach vorgenommene Änderungen vor dem Schließen des Dialoges manuell gespeichert werden müssen.

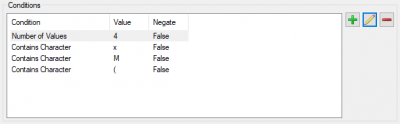

Bereich: Bedingungen

In diesem Bereich werden die Regeln definiert an Hand derer die auf den Text passenden Muster ermittelt werden.

Es gibt zwei Arten von Regeln:

1) Anzahl an Werten: Ermittelt die Anzahl an numerischen Werten innerhalb des Textes
2) Enthält Zeichen: Ermittelt, ob ein bestimmtes Zeichen im Text enthalten ist.

Über die Eigenschaft „Negieren“ kann man das Ergebnis einer Regelauswertung negieren. Aus der Regel „Enthält ein Zeichen“ wird dann „Enthält ein Zeichen nicht.“

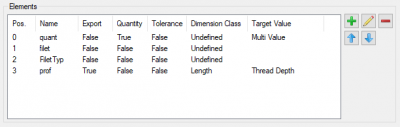

Bereich: Elemente

In diesem Bereich werden die Elemente definiert, die sich aus den Werten des Textes ergeben. Dabei können auch schon direkt Merkmalswerte zugewiesen werden.

Eigenschaften Beschreibung
Name Name des Wertes, wird später bei den berechneten Werten verwendet.
Export Häkcenfeld wird nicht mehr benötigt. Auswahl des Zielmerkmals.
Menge Gibt an, ob es sich bei dem Wert um die Anzahl für den Mehrfachwert handelt z.B. wenn 3 gleiche Bohrungen vorhanden sind.
Toleranz Gibt an, ob es sich um die Toleranz des vorangegangenen Wertes handelt.
Klasse Gibt die Merkmalsklasse für Allgemeintoleranzen an (Undefiniert, Länge, Winkel).

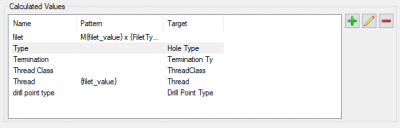

Bereich: Berechnete Werte

In diesem Bereich können weitere Werte aus den definierten Elementen berechnet werden sowie Standardwerte für Merkmale wie z.B. die Bohrungsart definiert werden.

Eigenschaften Beschreibung
Name Name der Berechnung für bessere Übersichtlichkeit.
Muster: Wert Muster aus dem der Wert berechnet wird.
Muster: ISO Toleranz Muster aus dem die ISO-Toleranz ermittelt wird.
Muster: Untere Toleranz Muster aus dem die untere Toleranz ermittelt wird.
Muster: Obere Toleranz Muster aus dem die obere Toleranz ermittelt wird.
Muster: Genauigkeit Muster aus dem die Genauigkeit ermittelt wird.
Zielmerkmal Auswahl des Zielmerkmals.
Fester Wert Angabe eines festen Wertes falls das Zielmerkmal eine Liste ist, wie z.B. beim Bohrungstyp.

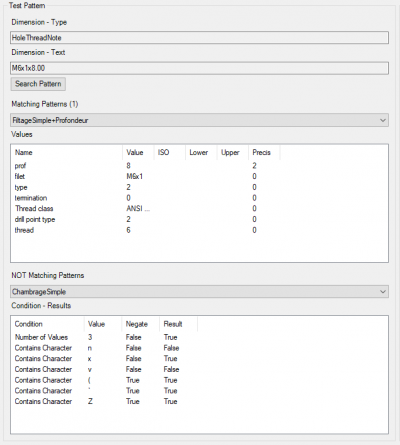

Bereich: Test

In diesem Bereich können die definierten Muster getestet werden, dabei werden zum einen die ermittelten passenden Muster angezeigt inkl. der ermittelten Werte sowie darunter die nicht passenden Muster mit den Ergebnissen für die einzelnen Regeln.
