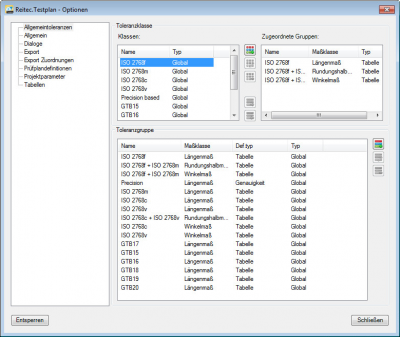

Bereich: Allg. Toleranzen

Beim Export kann für gekennzeichnete Maße ohne Toleranzangaben die allg. Toleranz berechnet werden. In diesem Bereich können Sie die Standarddefinitionen einsehen und eigene Definitionen erstellen.

Es werden zwei verschiedene Definitionsarten unterschieden „Tabellenbasiert“ und „Genauigkeitsbasiert“. Erstere ist abhängig vom Wert des Prüfmaßes und die zweite ist abhängig von der angegebenen Genauigkeit des Maßes.

Eine Definition besteht aus zwei Elementen der übergeordneten „Klasse“ und den zugehörigen „Toleranzgruppen“. Idealerweise werden für alle Maßklassen (Längen, Winkel, Fasen) Gruppen erstellt und einer Klasse zugewiesen.

Sie haben die Möglichkeit eigene Definitionen für Allgemeintoleranzen zu erstellen oder zu bearbeiten. Die standardmäßig vorhandenen Defintionen können nicht bearbeitet werden.

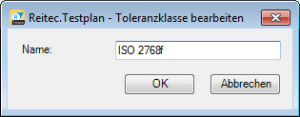

Toleranzklassen fassen mehrere Toleranzgruppen zu einer Allgemeintoleranz zusammen. Über die neben der Liste der Toleranzklassen angezeigten Schaltflächen (oben) können Sie neue Klassen erstellen oder vorhandene Klassen bearbeiten oder löschen. Im „Toleranzklasse bearbeiten“-Dialog können Sie den Anzeigename festlegen.

Über die neben der Liste der Toleranzklassen angezeigten Schaltflächen (unten) können Sie einer Toleranzklasse eine oder mehrere Toleranzgruppen zuweisen oder eine Zuweisung löschen. Idealerweise werden für alle Maßklassen (Längen, Winkel, Fasen) Gruppen erstellt und einer Klasse zugewiesen. Die einer Toleranz zugewiesenen Gruppen werden rechts neben der Liste der Toleranzklassen angezeigt.

Toleranzgruppen definieren die eigentlichen Abmaße für eine Maßklasse (Längen, Winkel, Fasen). Dabei gibt es zwei Arten von Gruppen „Tabellenbasiert“ und „Genauigkeitsbasiert“. Erstere ist abhängig vom Wert des Prüfmaßes und die zweite ist abhängig von der angegebenen Genauigkeit des Maßes.

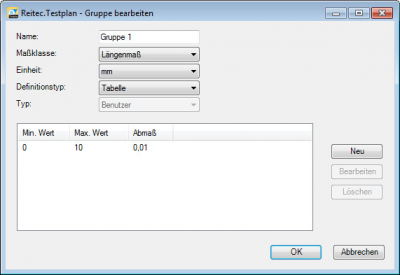

Im Dialog „Gruppe bearbeiten“ können Sie folgen Eigenschaften festlegen:

• Name: Name der Toleranzgruppe
• Maßklasse: Maßklasse der Toleranzgruppe (Längen, Winkel, Fasen)
• Einheit: Einheit, die der Definiton zu Grunde liegt
• Definitionstyp: Tabelle oder Genauigkeitsbasiert

In der im Dialog angezeigten Liste sehen Sie die für die Toleranzgruppe definierten Abmaße. Bei „Tabellenbasierten“ Gruppen zeigt diese den Min. Wert, Max. Wert und das Abmaß an, bei „Genauigkeitsbasierten“ Gruppen die Genauigkeit und das Abmaß.

Der Inhalt bezieht sich auf die Version 3.0
